在移動app開發過程中，圖片往往是不可或缺的資源。從磁盤上加載一張圖片，到顯示到屏幕上，中間經過了一些復雜的過程，其中非常重要的一步就是對圖片的解壓縮。下面來一起看看詳細的介紹吧

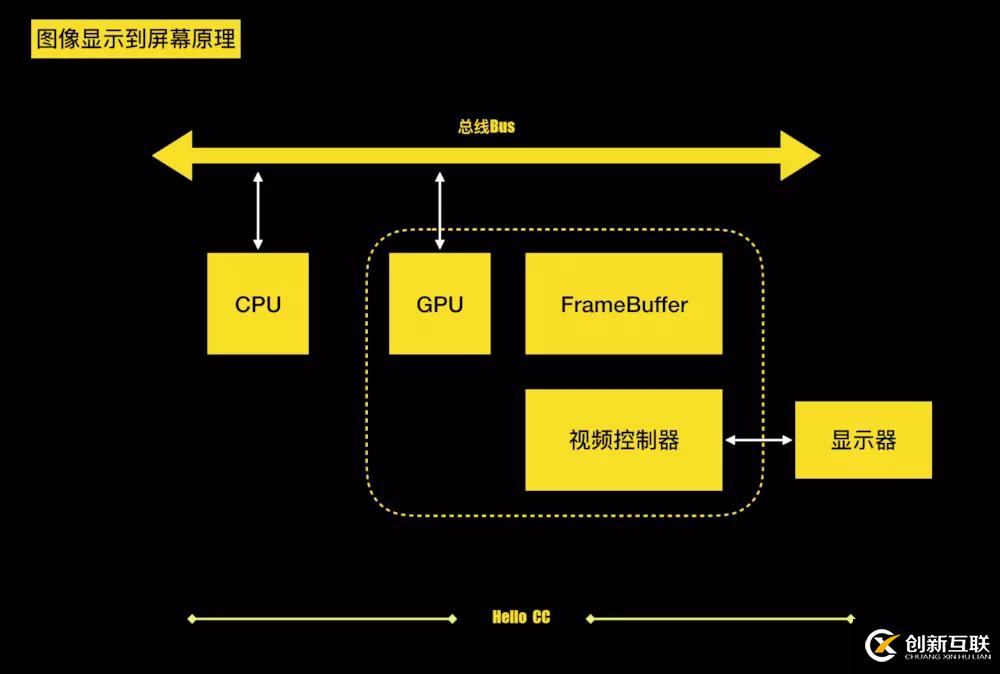

一.圖像從文件到屏幕過程

通常計算機在顯示是CPU與GPU協同合作完成一次渲染.接下來我們了解一下CPU/GPU等在這樣一次渲染過程中,具體的分工是什么?

• CPU: 計算視圖frame，圖片解碼，需要繪制紋理圖片通過數據總線交給GPU
• GPU: 紋理混合，頂點變換與計算,像素點的填充計算，渲染到幀緩沖區。
• 時鐘信號：垂直同步信號V-Sync / 水平同步信號H-Sync。
• iOS設備雙緩沖機制：顯示系統通常會引入兩個幀緩沖區，雙緩沖機制

圖片顯示到屏幕上是CPU與GPU的協作完成

對應應用來說，圖片是最占用手機內存的資源，將一張圖片從磁盤中加載出來，并最終顯示到屏幕上，中間其實經過了一系列復雜的處理過程。

二.圖片加載的工作流程

1、假設我們使用 +imageWithContentsOfFile: 方法從磁盤中加載一張圖片，這個時候的圖片并沒有解壓縮；

2、然后將生成的 UIImage 賦值給 UIImageView ；

3、接著一個隱式的 CATransaction 捕獲到了 UIImageView 圖層樹的變化；

4、在主線程的下一個 runloop 到來時，Core Animation 提交了這個隱式的 transaction ，這個過程可能會對圖片進行 copy 操作，而受圖片是否字節對齊等因素的影響，這個 copy 操作可能會涉及以下部分或全部步驟：

• 分配內存緩沖區用于管理文件 IO 和解壓縮操作；
• 將文件數據從磁盤讀到內存中；
• 將壓縮的圖片數據解碼成未壓縮的位圖形式，這是一個非常耗時的 CPU 操作；
• 最后 Core Animation 中CALayer使用未壓縮的位圖數據渲染 UIImageView 的圖層。
• CPU計算好圖片的Frame,對圖片解壓之后.就會交給GPU來做圖片渲染

5、渲染流程

• GPU獲取獲取圖片的坐標
• 將坐標交給頂點著色器(頂點計算)
• 將圖片光柵化(獲取圖片對應屏幕上的像素點)
• 片元著色器計算(計算每個像素點的最終顯示的顏色值)
• 從幀緩存區中渲染到屏幕上

我們提到了圖片的解壓縮是一個非常耗時的 CPU 操作，并且它默認是在主線程中執行的。那么當需要加載的圖片比較多時，就會對我們應用的響應性造成嚴重的影響，尤其是在快速滑動的列表上，這個問題會表現得更加突出。

三.為什么要解壓縮圖片

既然圖片的解壓縮需要消耗大量的 CPU 時間，那么我們?yōu)槭裁催€要對圖片進行解壓縮呢？是否可以不經過解壓縮，而直接將圖片顯示到屏幕上呢？答案是否定的。要想弄明白這個問題，我們首先需要知道什么是位圖

其實，位圖就是一個像素數組，數組中的每個像素就代表著圖片中的一個點。我們在應用中經常用到的 JPEG 和 PNG 圖片就是位圖

大家可以嘗試

UIImage *image = [UIImage imageNamed:@"text.png"];
CFDataRef rawData = CGDataProviderCopyData(CGImageGetDataProvider(image.CGImage));
