-09-部署即時消息系統

-01-部署前端服務器-6-設計拓撲

作者：學 無 止 境

QQ交流群：454544014

參照：

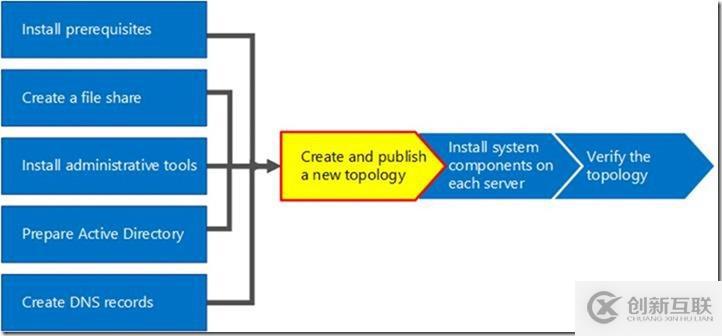

Create and publish new topology

https://technet.microsoft.com/en-us/library/dn933913.aspx

創建一個拓樸：

1. 登錄前端服務器

2. 單擊“Skype for Business Server 2015 拓撲生成器”。

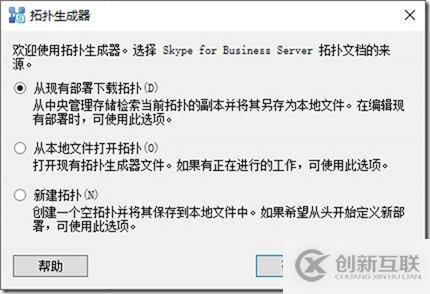

3. 在 拓撲生成器中，選擇“新建拓撲”。將提示您輸入位置和文件名以保存拓撲。為拓撲文件提供一個有意義的名稱，并接受默認擴展名 .tbxml。單擊“確定”。

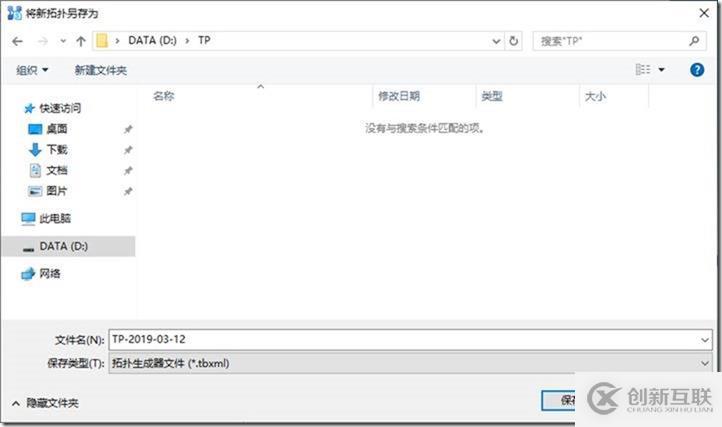

4. 導航至要保存新拓撲 XML 文件的位置，為文件輸入一個名稱，然后單擊“保存”。

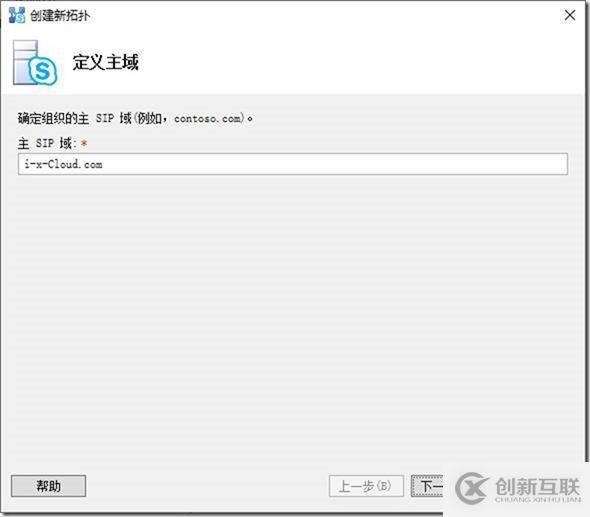

5. 在“定義主域”頁上，為組織輸入主 SIP 域的名稱，然后單擊“下一步”。

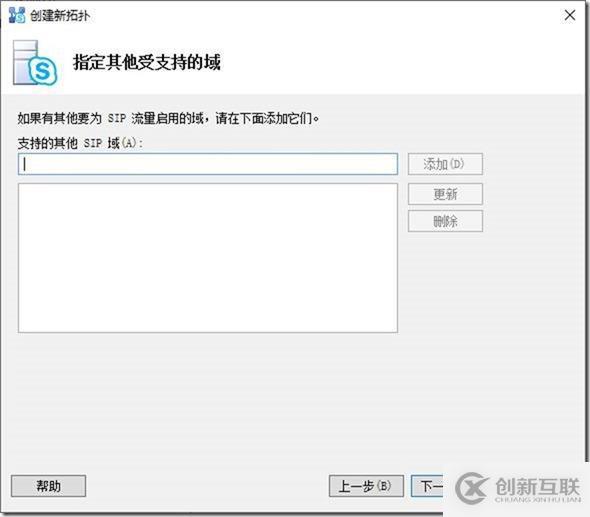

6. 在“指定其他支持域”頁上，輸入其他域的名稱（如果有），然后單擊“下一步”。

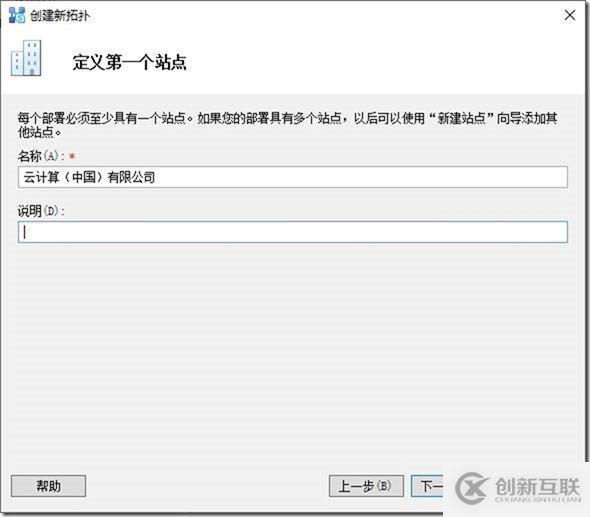

7. 在“定義首個站點”頁上，輸入首個站點的名稱和說明，然后單擊“下一步”。

云計算（中國）有限公司

8. 在“指定站點詳細信息”頁上，輸入站點的位置信息，然后單擊“下一步”。

上海市

上海市

中國

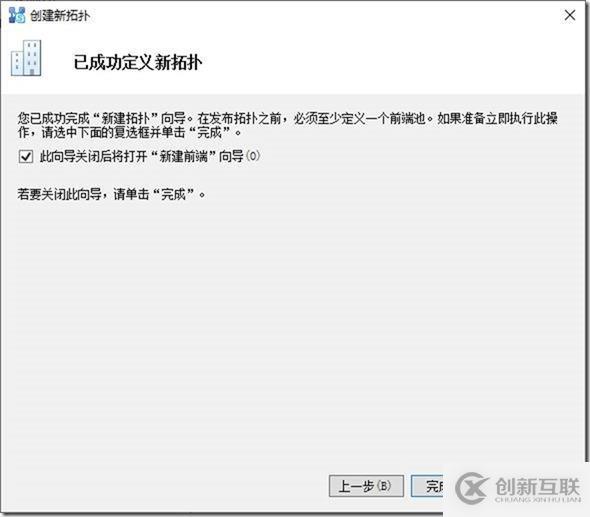

9. 在“已成功定義新拓撲”頁上，確保已選中“此向導關閉時打開新建前端向導”復選框，然后單擊“完成”。

定義一個前端池：

1. 在“定義新的前端池”向導的“定義新的 前端池”頁上，單擊“下一步”。

2. 在“定義 前端池 FQDN”頁上，輸入要創建的池的完全限定域名 (FQDN)，單擊“Enterprise Edition 前端池”，然后單擊“下一步”。

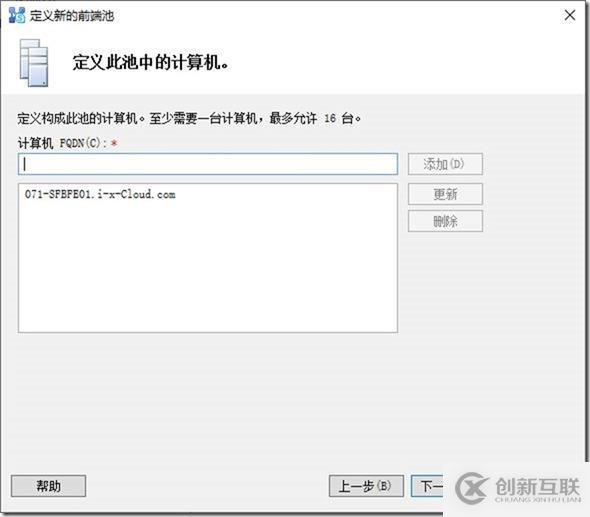

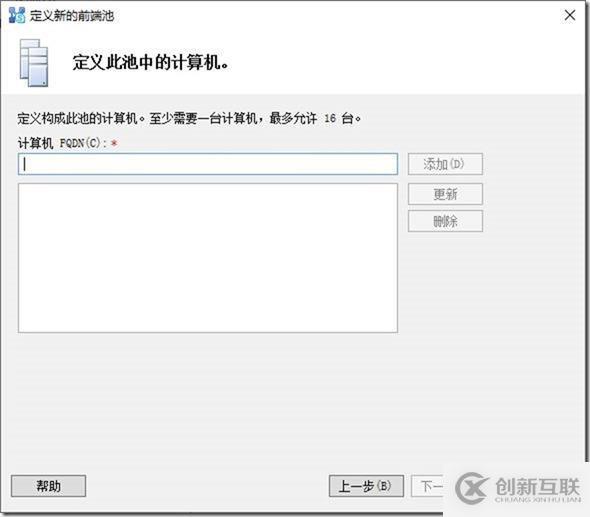

3. 在“定義此池中的計算機”頁上，輸入此池中第一臺前端服務器的計算機 FQDN，然后單擊“添加”。對要添加到此池中的任何其他計算機（最多 8 臺）重復此步驟，然后單擊“下一步”。

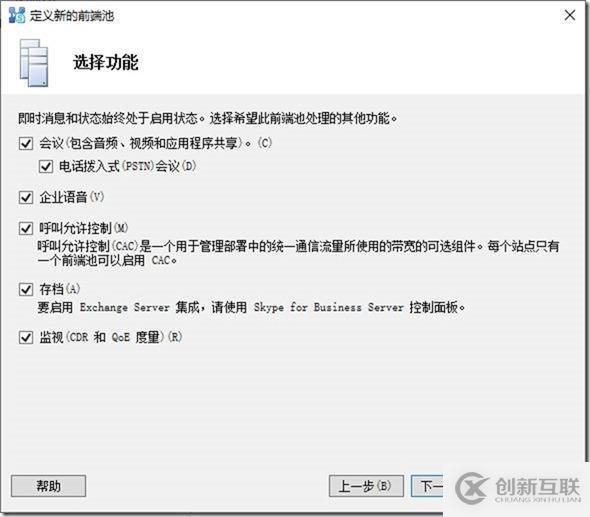

4. 在“選擇功能”頁上，選中希望此前端池具有的功能的復選框。例如，如果您僅部署即時消息 (IM) 和狀態功能，可以選中“會議”復選框以允許多方 IM，但不能選中“電話撥入式 (PSTN) 會議”、“企業語音”或“呼叫允許控制”復選框，因為它們代表語音、視頻和協作會議功能。

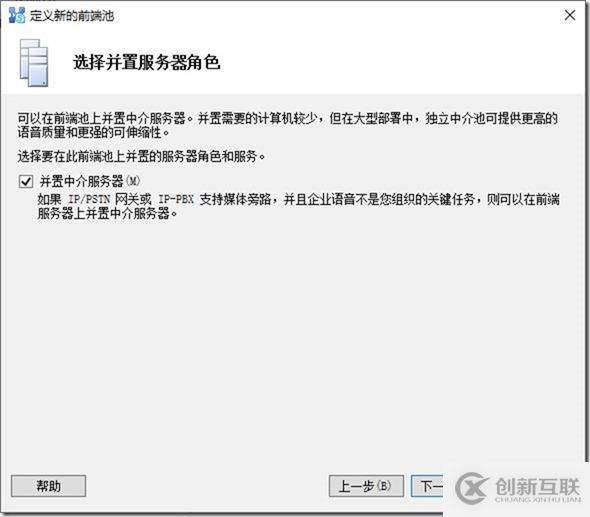

5. 在“選擇并置服務器角色”頁上，可在前端服務器上并置中介服務器，或者將其部署為獨立服務器。

可在 前端池上并置 中介服務器。

如果計劃在 Enterprise Edition 前端池上并置 中介服務器，請確保選中相應的復選框。將在池服務器上部署服務器角色。

如果計劃將 中介服務器部署為獨立服務器，則清除相應的復選框。在部署 前端服務器完成之后，將以單獨的部署步驟部署 中介服務器。

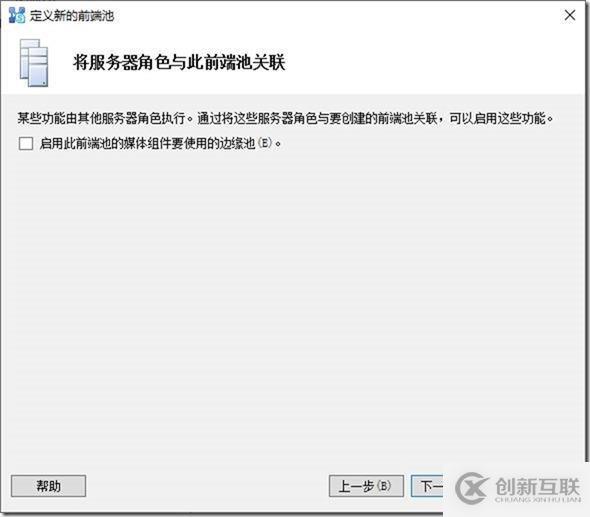

6. 通過“將服務器角色與此前端池關聯”頁可以定義服務器角色并將服務器角色與 前端池關聯。以下角色可用：

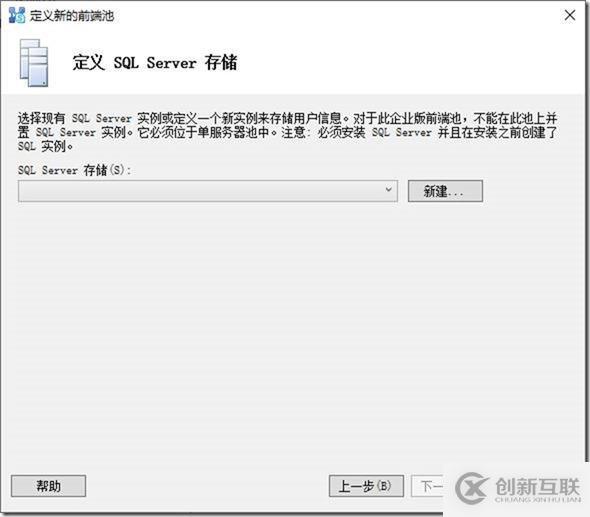

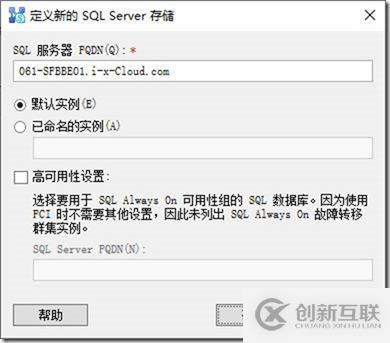

7. 在“定義 SQL 存儲”頁上，執行下列操作之一：

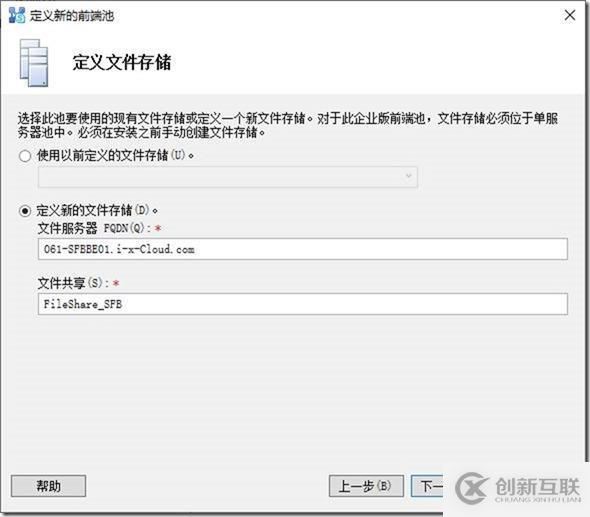

8. 在“定義文件共享”頁上，執行以下操作之一：

\\061-SFBBE01.i-x-Cloud.com\FileShare_SFB

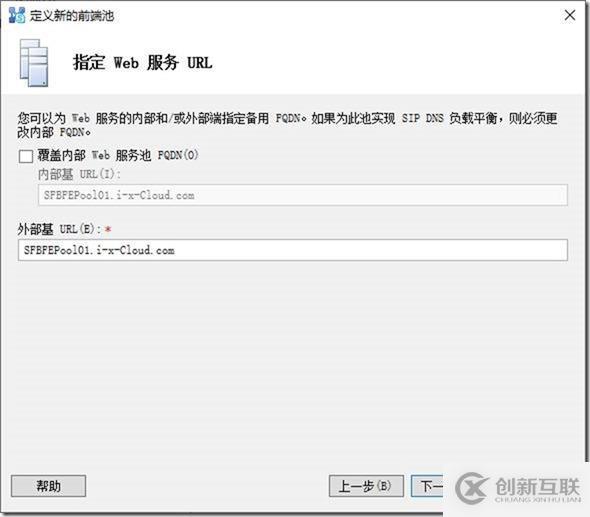

9. 在“指定 Web 服務 URL”頁上，執行以下一項或兩項操作：

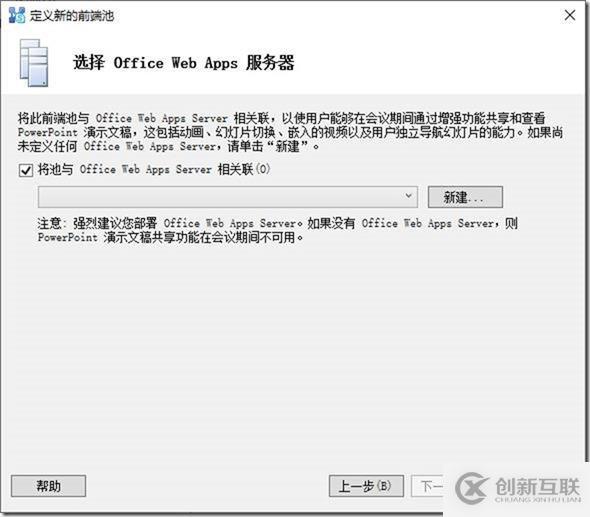

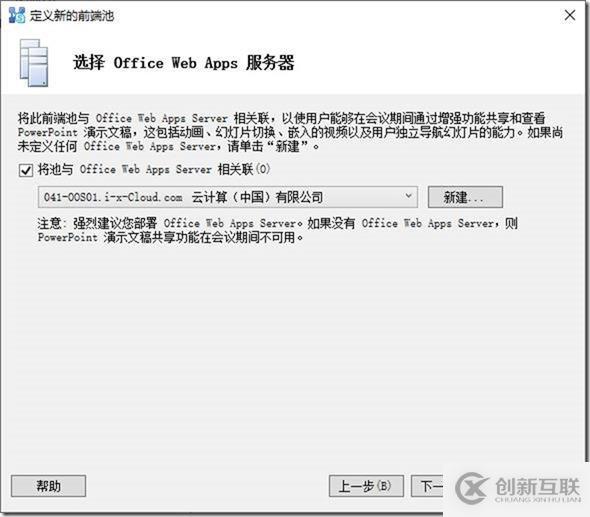

10. 如果在“選擇功能”頁上選擇“會議”，請在“選擇 Office Web Apps 服務器”頁上選擇“將池與 Office Web Apps 服務器關聯”，然后單擊“新建”（或從下拉列表中選擇現有 Office Web Apps Server）。

11. 在“定義新的 Office Web Apps 服務器”對話框中，在“Office Web Apps 服務器 FQDN”框中鍵入 Office Web Apps Server 計算機的完全限定域名 (FQDN)；執行此操作時，會將 Office Web Apps Server 發現 URL 自動輸入“Office Web Apps 服務器發現 URL”框中。

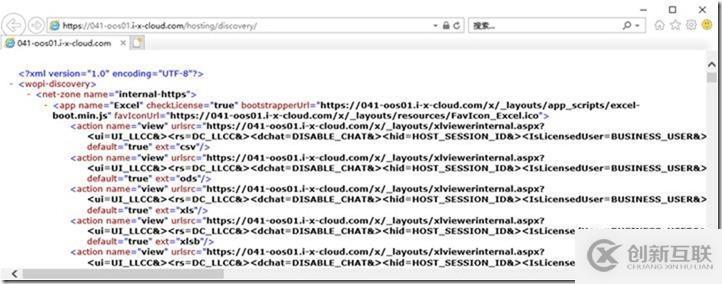

https://041-OOS01.i-x-Cloud.com/hosting/discovery/

12. 在“定義存檔 SQL 存儲”頁上，選擇一個現有實例或 SQL Server，或定義新實例來存儲與存檔數據關聯的數據。

13. “定義監控 SQL 存儲”頁上，選擇一個現有實例或 SQL Server，或定義新實例來存儲與監控數據關聯的數據。

14. 已經完成配置，請單擊“完成”。

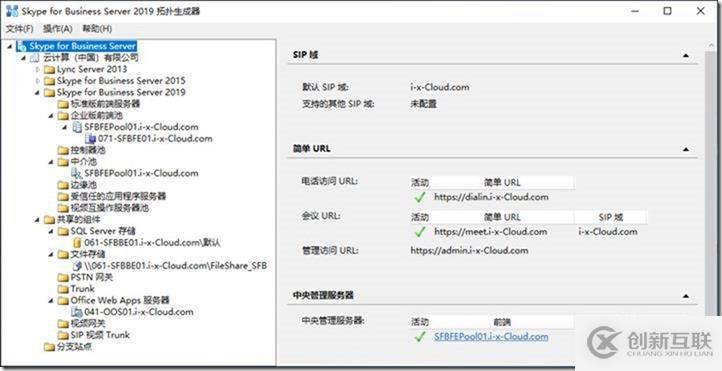

配置簡單URL:

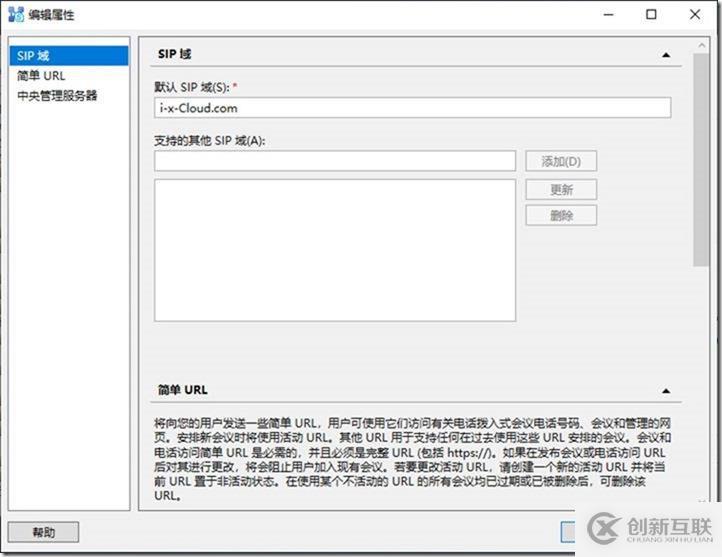

1. 在拓撲生成器中，右鍵單擊“Skype for Business Server”節點，然后單擊“編輯屬性”。

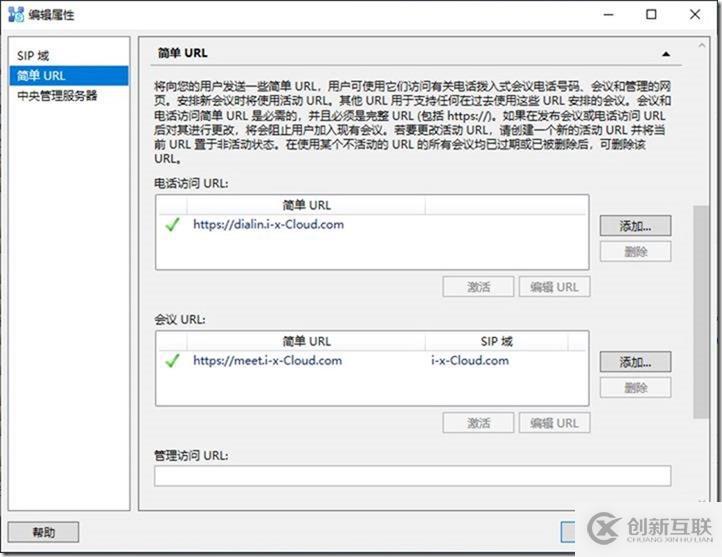

2. 在“簡單 URL”窗格中，選擇要編輯的“電話訪問 URL：”（撥入）或“會議 URL：”（會議），然后單擊“編輯 URL”。

3. 將 URL 更新為所需的值，然后單擊“確定”保存已編輯的 URL。此處顯示的示例已將電話撥入式 URL 修改為 https://pool01.contoso.net/dialin。

4. 如有必要，使用相同的步驟編輯會議 URL。

選擇中央管理服務器：

1. 啟動拓撲生成器：依次單擊“開始”、“所有程序”和“Microsoft Lync Server 2013”，然后單擊“Lync Server 拓撲生成器”。

2. 右鍵單擊“Lync Server 2013”節點，然后單擊“編輯屬性”。

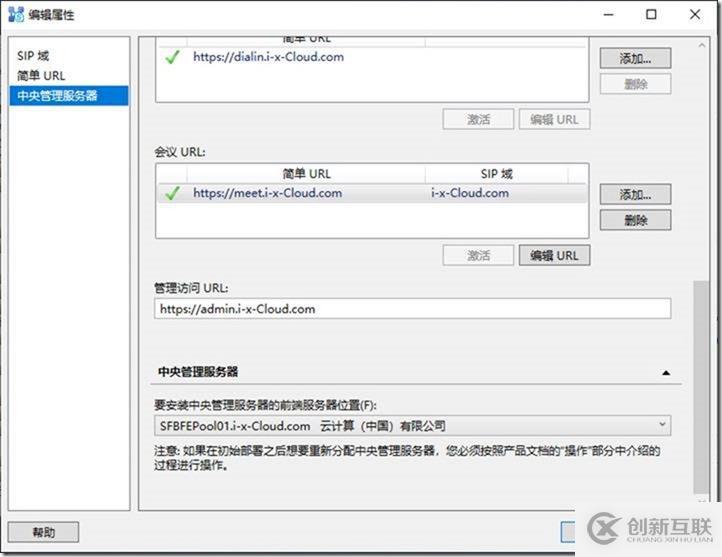

3. 在 中央管理服務器窗格中，選擇要安裝 中央管理服務器的 前端服務器，然后單擊“確定”。

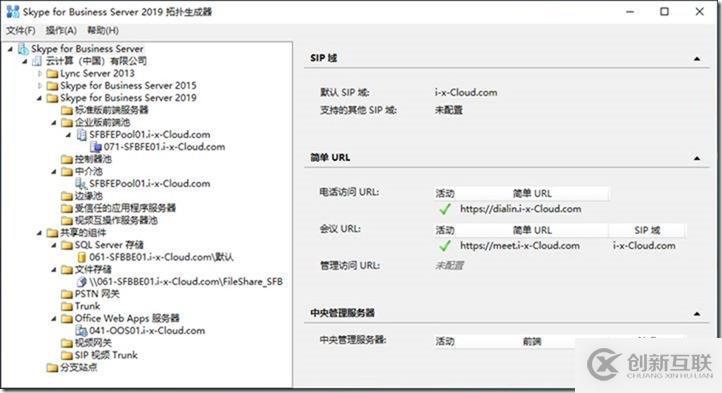

發布拓樸：

1. 單擊“Skype for Business Server 2015拓撲生成器”。

2. 選擇從本地文件打開拓撲。如果位于定義拓撲的計算機上，則將位于前面步驟中所保存的位置。通常，這是配置該拓撲的用戶的“文檔”文件夾。

3. 右鍵單擊“Skype for Business Server”節點，然后單擊“發布拓撲”。

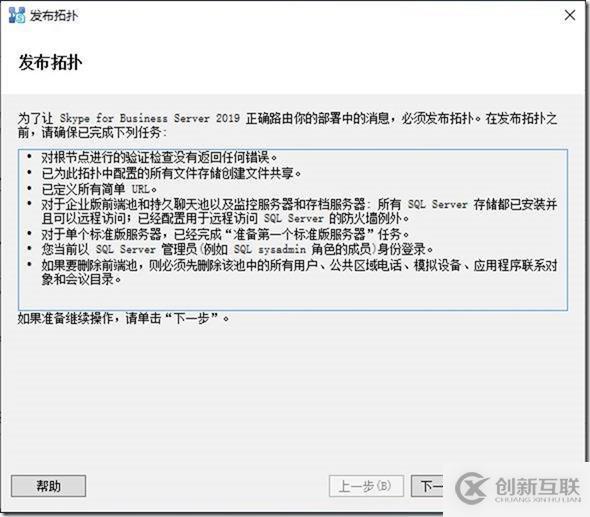

4. 在“發布拓撲”頁上，單擊“下一步”。

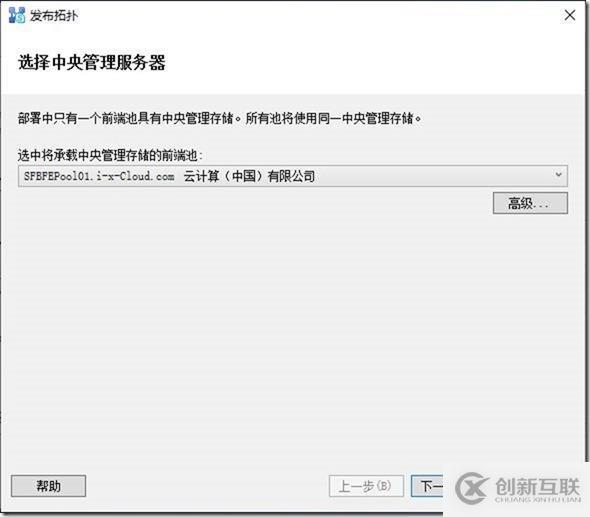

5. 在“選擇中央管理服務器”頁上，選擇前端池。

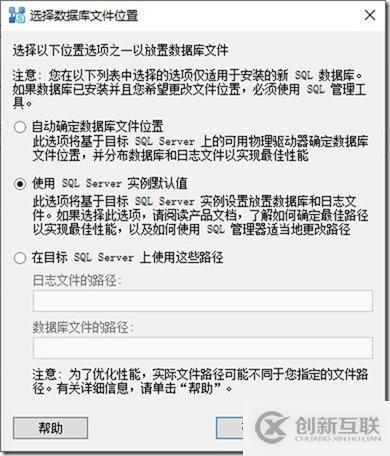

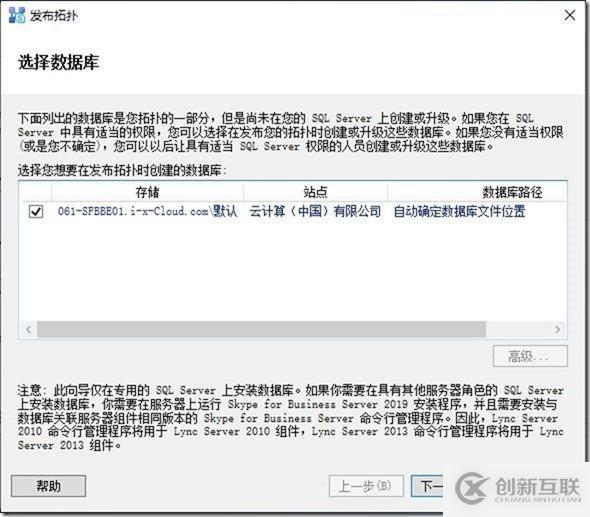

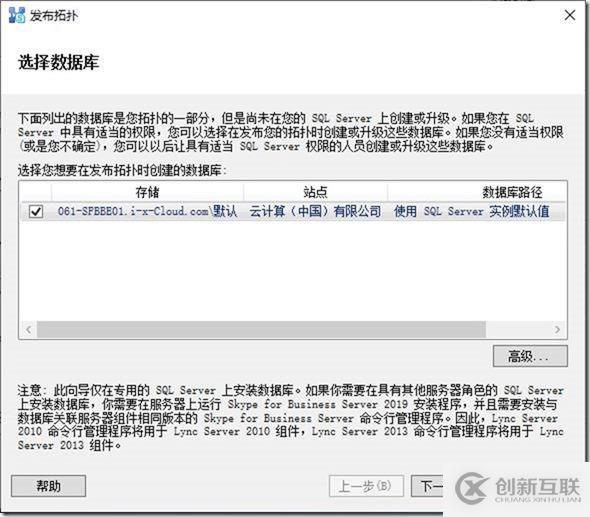

6. 也可以單擊“高級”。通過高級 SQL Server 數據文件放置選項，您可以在以下選項之間進行選擇：

自動確定數據庫文件位置 – 此選項將通過向最佳位置分發日志和數據文件，根據基于 SQL Server 的服務器上的磁盤配置確定最佳運行性能。

使用 SQL Server 實例默認值 – 此選項通過使用實例設置將日志和數據文件置于基于 SQL Server 的服務器上。此選項不會使用基于 SQL Server 的服務器的運行功能來確定日志和數據的最佳位置。通常，SQL Server 管理員會將日志和數據文件移動到適用于基于 SQL Server 的服務器和組織管理過程的位置。

單擊“確定”。

7. 單擊“下一步”完成發布過程。

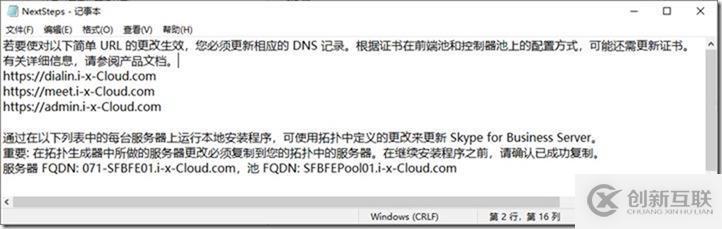

若要使對以下簡單 URL 的更改生效，您必須更新相應的 DNS 記錄。根據證書在前端池和控制器池上的配置方式，可能還需更新證書。

有關詳細信息，請參閱產品文檔。

https://dialin.i-x-Cloud.com

https://meet.i-x-Cloud.com

https://admin.i-x-Cloud.com

通過在以下列表中的每臺服務器上運行本地安裝程序，可使用拓撲中定義的更改來更新 Skype for Business Server。

重要: 在拓撲生成器中所做的服務器更改必須復制到您的拓撲中的服務器。在繼續安裝程序之前，請確認已成功復制。

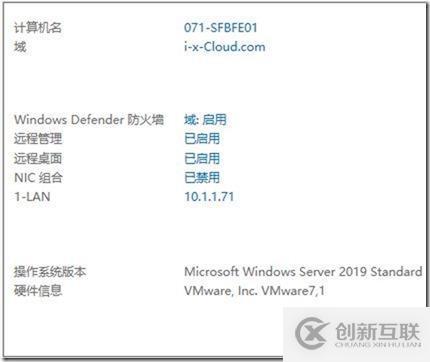

服務器 FQDN: 071-SFBFE01.i-x-Cloud.com，池 FQDN: SFBFEPool01.i-x-Cloud.com

***************************************************************************************************

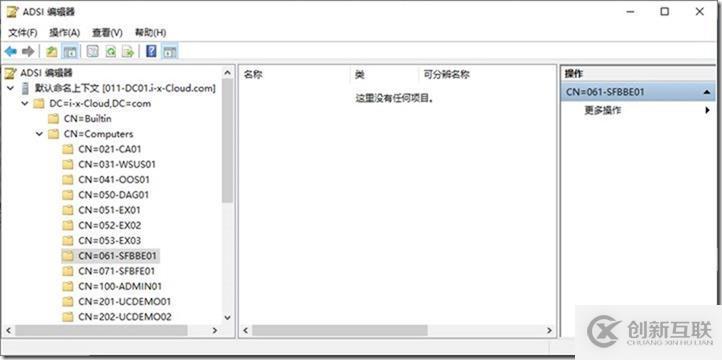

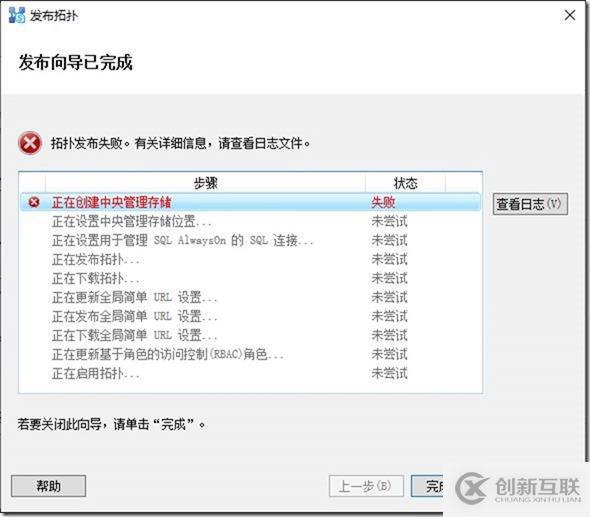

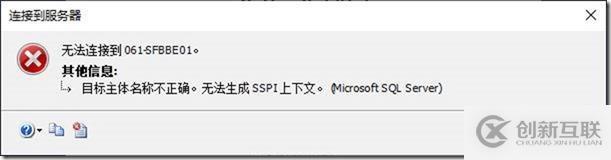

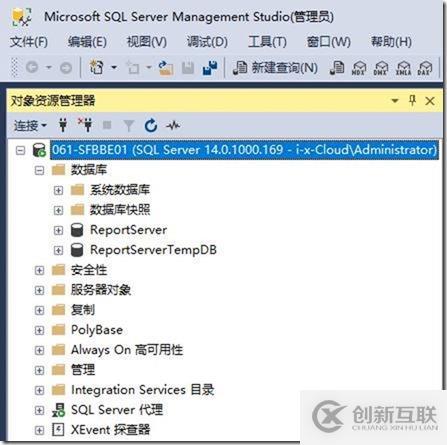

可能問題：

C:\Users\Administrator.i-x-Cloud>setspn -L i-x-Cloud\administrator

Registered ServicePrincipalNames 用于 CN=Administrator,CN=Users,DC=i-x-Cloud,DC=com:

MSSQLSvc/061-SFBBE01.i-x-Cloud.com:1433

MSSQLSvc/061-SFBBE01.i-x-Cloud.com

C:\Users\Administrator.i-x-Cloud>setspn -D MSSQLSvc/061-SFBBE01.i-x-Cloud.com:1433 i-x-Cloud\administrator

為 CN=Administrator,CN=Users,DC=i-x-Cloud,DC=com 取消注冊 ServicePrincipalNames

MSSQLSvc/061-SFBBE01.i-x-Cloud.com:1433

更新的對象

C:\Users\Administrator.i-x-Cloud>setspn -D MSSQLSvc/061-SFBBE01.i-x-Cloud.com i-x-Cloud\administrator

為 CN=Administrator,CN=Users,DC=i-x-Cloud,DC=com 取消注冊 ServicePrincipalNames

MSSQLSvc/061-SFBBE01.i-x-Cloud.com

更新的對象

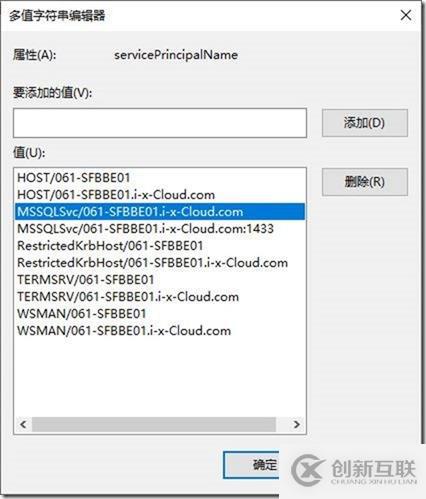

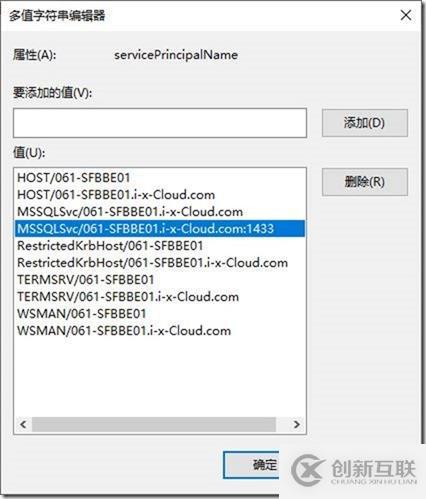

C:\Users\Administrator.i-x-Cloud>setspn -L 061-SFBBE01

Registered ServicePrincipalNames 用于 CN=061-SFBBE01,CN=Computers,DC=i-x-Cloud,DC=com:

MSSQLSvc/061-SFBBE01.i-x-Cloud.com

MSSQLSvc/061-SFBBE01.i-x-Cloud.com:1433

WSMAN/061-SFBBE01

WSMAN/061-SFBBE01.i-x-Cloud.com

TERMSRV/061-SFBBE01

TERMSRV/061-SFBBE01.i-x-Cloud.com

RestrictedKrbHost/061-SFBBE01

HOST/061-SFBBE01

RestrictedKrbHost/061-SFBBE01.i-x-Cloud.com

HOST/061-SFBBE01.i-x-Cloud.com

C:\Users\Administrator.i-x-Cloud>setspn -L i-x-Cloud\administrator

Registered ServicePrincipalNames 用于 CN=Administrator,CN=Users,DC=i-x-Cloud,DC=com:

C:\Users\Administrator.i-x-Cloud>

***************************************************************************************************

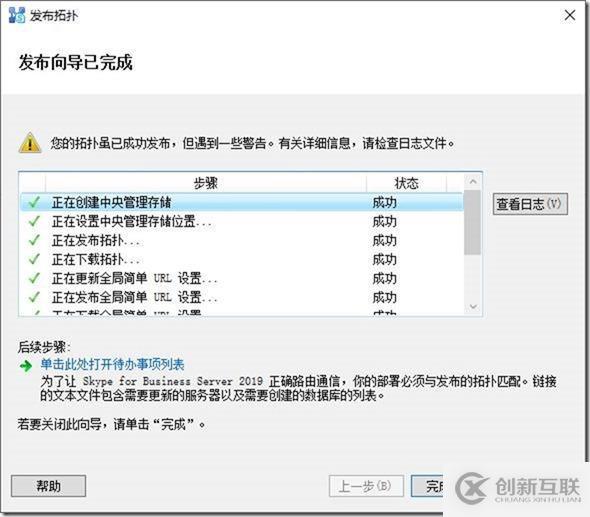

8. 發布過程完成后，單擊“完成”。

成功發布拓撲后，您可以開始在拓撲中運行 Lync Server 2013 的每臺服務器上安裝中央管理存儲的本地副本。我們建議您從第一個前端池開始。

本文已完成!
