需要明白的是，linux下只要能夠mount存儲盤到目錄，則這個存儲盤必定是格式化過了的。

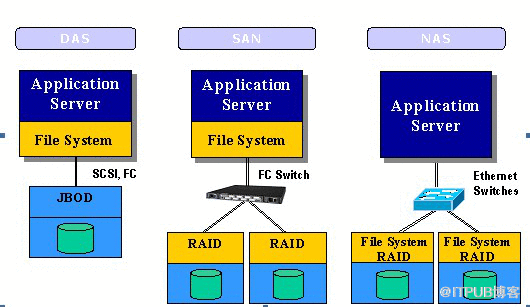

NAS
客戶端--網絡交換機--存儲服務器
1、客戶端通過TCP/IP網絡協議連接存儲服務器那邊的存儲卷，且存儲卷已經在存儲服務器那邊進行過格式化，格式化是按安全模式來選擇的，給linux使用是unix模式，給windows用是ntfs模式
2、客戶端可以通過網線(千兆網卡、千兆交換機)或光纖(萬兆光纖卡、萬兆交換機)連接到網絡交換機，網絡交換機再通過網線(千兆網卡、千兆交換機)或光纖(萬兆光纖卡、萬兆交換機)連接到存儲服務器，客戶端是linux則通過NFS(NETWORK FILE SYSTEM)方式掛載存儲卷，客戶端是windows則通過CIFS(Common Internet FILE SYSTEM)方式掛載存儲卷
3、因為文件系統在存儲服務器端，所以存儲服務器可以很方便的實時看到每個存儲卷的使用率
4、傳輸速度受限于網絡流量和存儲服務器的文件系統處理速度
5、文件系統在存儲端，劃出來的卷都是格式化過的，所以不能當成裸設備來用


SAN
客戶端--光纖交換機--存儲服務器
1、客戶端通過san的FC協議連接存儲服務器，就算客戶端和存儲服務器的IP不在一個網段內，也不影響網絡流量，因為FC協議與TCP/IP協議是完全異構的，走不同的傳輸介質，前者是光纖交換機，后者是網絡交換機，這樣客戶端到存儲服務器端就類似一個獨立于TCP/IP網絡的私有網絡
2、客戶端一定是通過光纖連接到交換機的
3、因為文件系統是在客戶端的，所以存儲服務器端看到的存儲卷的使用率是不準確的，記錄的值是存儲卷曾經到達的峰值
4、傳輸速度受限于光纖接口速度，如果有多個客戶端連接同一個存儲服務器，則存儲服務器的光纖接口可能成為瓶頸
5、可以當成裸設備來用

ISCSI
客戶端--網絡交換機--存儲服務器
1、客戶端通過TCP/IP網絡協議連接存儲服務器那邊的存儲卷，和NAS相似
2、客戶端可以通過網線(千兆網卡、千兆交換機)也可以通過光纖(千兆網卡、萬兆交換機)連接到網絡交換機
3、文件系統是在客戶端的，和SAN相似
4、傳輸速度受限于網絡和客戶端的解TCP/IP為SCSI的開銷和存儲服務器的解TCP/IP為SCSI的開銷
5、可以當成裸設備來用

ISCSI網絡存儲的興起原因：使用專門的光纖介質組建的SAN模式的存儲區域網成本很高，而利用普通的數據網來傳輸ISCSI數據實現和SAN相似的功能可以大大的降低成本，同時提高系統的靈活性。

ISCSI工作流程：
iSCSI系統由SCSI適配器發送一個SCSI命令。
命令封裝到TCP/IP包中并送入到以太網絡。
接收方從TCP/IP包中抽取SCSI命令并執行相關操作。
把返回的SCSI命令和數據封裝到TCP/IP包中，將它們發回到發送方。
系統提取出數據或命令，并把它們傳回SCSI子系統。


DAS
一種直接與主機系統相連接的存儲設備，如作為服務器的計算機內部硬件驅動。





案例理解
[root@mydb ~]# df -Th
Filesystem                                    Type     Size  Used Avail Use% Mounted on
/dev/sda5                                     ext4      49G  7.9G   38G  18% /
tmpfs                                         tmpfs     63G  6.2M   63G   1% /dev/shm
/dev/sda3                                     ext4      97G  189M   92G   1% /home
192.168.130.240:/mes_db_bak                   nfs      5.0T  620G  4.4T  13% /mybk
/dev/mapper/3600a09803830385a6f244a4b4d576f64 ext4    1008G  533G  424G  56% /u01

[root@mydb ~]# cat /etc/fstab |grep /u01
/dev/mapper/3600a09803830385a6f244a4b4d576f64 /u01                    ext4    defaults        1 2

[root@mydb ~]# cat /etc/rc.local|grep mount
mount -o rw,bg,hard,nointr,rsize=32768,wsize=32768,tcp,vers=3,timeo=600,actimeo=0,suid 192.168.130.240:/mes_db_bak /mybk


以上，/dev/sda就是DAS、192.168.130.240:/mes_db_bak就是NAS，/dev/mapper/3600a09803830385a6f244a4b4d576f64就是SAN
