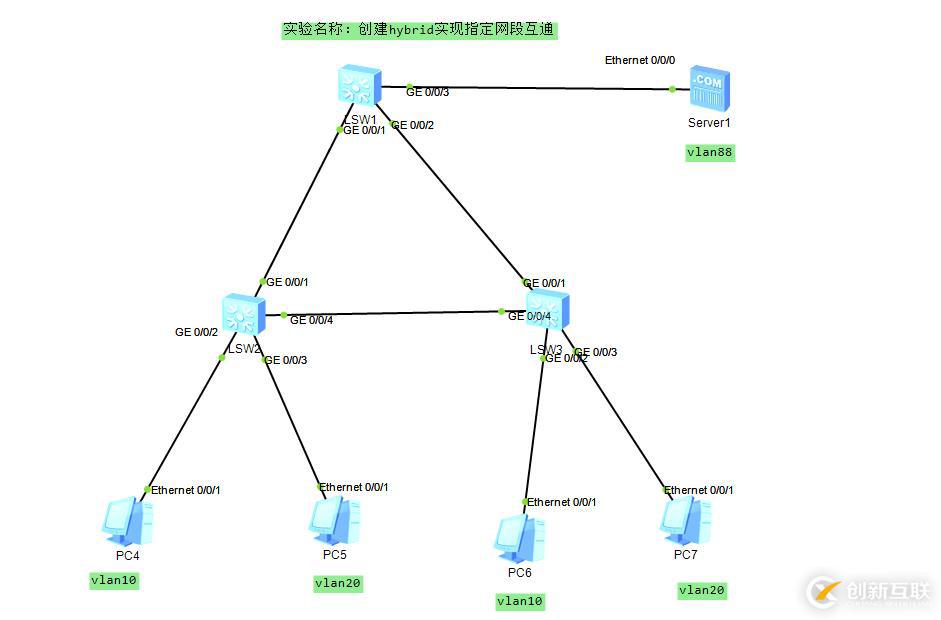

實驗要求：
1.vlan10之間互通
2.vlan20之間互通
3.vlan88和vlan20互通（使用hybrid）
配置步驟及思路：
一.給pc機配置IP
pc4 :
ip : 192.168.1.1
子網掩碼：255.255.255.0
網關： 192.168.1.254
pc5 :
ip : 192.168.2.1
子網掩碼：255.255.255.0
網關： 192.168.2.254
pc6:
ip : 192.168.1.2
子網掩碼：255.255.255.0
網關： 192.168.1.254
pc7:
ip : 192.168.2.2
子網掩碼：255.255.255.0
網關： 192.168.2.254
server2:
ip : 192.168.88.1
子網掩碼：255.255.255.0
網關： 192.168.88.254
二.在lsw2創建vlan使用hybrid模式
注：線搞清楚數據的流通方向，看哪個線路是阻塞口
vlan batch 10 20 88 //創建vlan10，20,88
interface ge0/0/2 //進入接口
port link-type hybrid //配置鏈接 PC 的鏈路類hybrid
port hybrid pvid vlan 10 //配置端口上的 PVID 為 10
interface ge0/0/3 //進入接口
port link-type hybrid //配置鏈接 PC 的鏈路類hybrid
port hybrid pvid vlan 20 //配置端口上的 PVID 為 20
三.在lsw3創建vlan使用hybrid模式
vlan batch 10 20 88 //創建vlan10，20,88
interface ge0/0/1 //進入接口
port link-type hybrid //配置鏈接 PC 的鏈路類hybrid
port hybrid pvid vlan 10 //配置端口上的 PVID 為 10
interface ge0/0/1 //進入接口
port link-type hybrid //配置鏈接 PC 的鏈路類hybrid
port hybrid pvid vlan 10 //配置端口上的 PVID 為 20
注：lsw2和lsw3的數據庫必須一致
四.配置每個端口上的封裝標簽的 VLAN
1.在lsw2上
interface fe0/0/2
port hyvrid untagges vlan 10 確保lsw2收到lsw3發送的數據后， 將其拆除，在 gi0/0/4發出去；
interface fe0/0/3
port hyvrid untagges vlan 20 確保lsw2收到lsw3發送的數據后， 將其拆除，在 gi0/0/4發出去；
port hyvrid untagges vlan 88 確保lsw2收到lsw1發送的數據后， 將其拆除，在 gi0/0/4發出去；
iterface ge0/0/4
port hybrid tagged vlan 10 確保交換機之間的鏈路轉發數據出去時，攜帶標簽10
interface ge0/0/4
port hybrid tagged vlan 20 確保交換機之間的鏈路轉發數據出去時，攜帶標簽20
interface ge0/0/1
port hybrid tagged vlan 20 確保交換機之間的鏈路轉發數據出去時，攜帶標簽88
2.在lsw3上
interface ge0/0/2
port hyvrid untagges vlan 10 確保lsw3收到lsw2發送的數據后， 將其拆除，在 gi0/0/4發出去；
interface ge0/0/3
port hyvrid untagges vlan 20 確保lsw3收到lsw2發送的數據后， 將其拆除，在 gi0/0/4發出去；
interface ge0/0/2
port hybrid tagged vlan 10 確保交換機之間的鏈路轉發數據出去時，攜帶標簽10
interface ge0/0/3
port hybrid tagged vlan 20 確保交換機之間的鏈路轉發數據出去時，攜帶標簽20
3在lsw1上
interface ge0/0/3
port hyvrid untagges vlan 10 確保lsw1收到lsw2發送的數據后， 將其拆除，在 gi0/0/1發出
interface ge0/0/1
port hybrid tagged vlan 88 確保交換機之間的鏈路轉發數據出去時，攜帶標簽88
五.在lsw1上創建vlan配置網關
vlan batch 10 20 88 創建vlan10 20 88
配置vlan10的網關
interface vlan 10
ip address 192.168.1.254 255.255.255.0
配置vlan20的網關
interface vlan 20
ip address 192.168.2.254 255.255.255.0
配置vlan88的網關
interface vlan 88
ip address 192.168.88.254 255.255.255.0
六.驗證.測試
1.在pc4上ping 192.168.1.2 實現vlan10之間互通
2.在pc5上ping 192.168.1.2 實現vlan10之間互通
3.在vlan20 上的任意一個pc機ping vlan 88 實現vlan20 與vlan 88之間互通
